DLC-pinnoite U-urapäätyjyrsintä alumiinille

Spotlight-näyttelyt

Kuvaus

Nykyaikaisessa koneistuksessa tarkat leikkaustyökalut ovat avain hyviin koneistustuloksiin. Tämä DLC Coating U Slot End Mill for Aluminium on suunniteltu erityisesti alumiinin käsittelyyn, ja siinä on ainutlaatuinen rakenne, DLC-pinnoite ja innovatiivinen muotoilu. Se toimii hyvin erilaisissa työstötehtävissä ja tarjoaa tarkat ja tehokkaat ratkaisut alumiinin työstötehtäviin. Jyrsimellä ei ole ainoastaan ​​erinomainen tartuntakyky, vaan se voi myös pidentää työkalun käyttöikää jopa 100 %. Tämä ei vain auta vähentämään käsittelykustannuksia, vaan myös vähentää työkalujen vaihtotiheyttä.



ominaisuudet

1. U-uramuotoilu: Tämä DLC-pinnoitettu U-urapääjyrsin alumiinille käyttää U-uraa, joka auttaa poistamaan purseet, pitämään työkappaleen pinnan tasaisena, välttämään valmiin tuotteen vahingoittumista ja varmistamaan korkealaatuisen pinnan käytön aikana. käsittelyä.



2. DLC-pinnoite: Työkalun pinta on käsitelty DLC-pinnoitteella tarttumisenestokyvyn aikaansaamiseksi. Tämä tekee siitä sopivan erilaisten ei-rautametallimateriaalien, kuten alumiiniseoksen, GFRP:n, CFRP:n, kupariseoksen ja grafiitin käsittelyyn ja tarjoaa ratkaisuja erilaisiin työstötehtäviin.



3. Leikkausvastuksen vähentäminen: Sen pinnoitteen ansiosta sen kitkaominaisuudet ovat alhaiset, mikä voi vähentää merkittävästi leikkausvastusta, mikä parantaa leikkaustehokkuutta ja vähentää energiankulutusta.



4. Viimeistely ja kuivaleikkaus: Työkalu toimii hyvin viimeistelyssä ja sitä voidaan käyttää kuivaleikkaukseen ilman voiteluainetta. Tämä vähentää entisestään tuotantoprosessin monimutkaisuutta ja ympäristövaikutuksia.



Sovellus

• Alumiinin käsittely: Tällä DLC-pinnoitetulla U-urapäädyllä alumiinille on erinomainen suorituskyky alumiinin käsittelyssä, ja siitä on tullut ensimmäinen valinta työkalu alumiiniseososien ja alumiinituotteiden käsittelyyn.

• Komposiittimateriaalin käsittely: Tällä työkalulla on myös erinomainen suorituskyky komposiittimateriaalien, kuten GFRP:n ja CFRP:n, käsittelyssä. Sen tarttumista estävä suorituskyky ja leikkausteho tekevät siitä sopivan komposiittimateriaalien tarkkaan työstöön.

• Kupariseoksen ja grafiitin käsittely: Sen kova seosmateriaali tekee siitä sopivan erikoismateriaalien, kuten kupariseoksen ja grafiitin, käsittelyyn ja tarjoaa tehokkaita ja laadukkaita leikkausratkaisuja näille materiaaleille.



Tehdas





Tuotteen Kuvaus

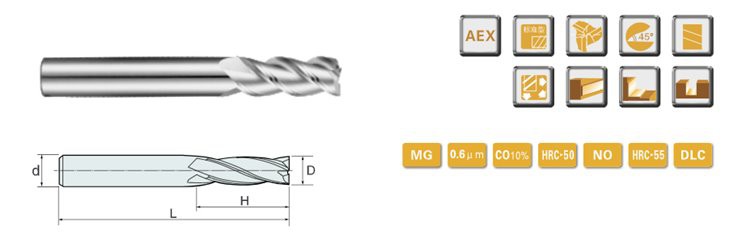

55-60HRC 3 Flute U-tyyppinen urakovametallijyrsin DLC-pinnoitteella alumiinille





TEKNISET TIEDOT	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Toleranssit
Huilun halkaisija	Huilun halkaisijan toleranssi	Varren halkaisijan toleranssi
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Sovellus
Hiiliteräs Seosteräs	Esikarkaistu teräs	Korkeakarkaistu				Ruostumaton teräs	Kupariseos	Alumiiniseos
	45HRC	50 HRC	55HRC	60 HRC	65HRC
								○



Suositellut parametrit



Materiaali	Hiiliteräs, seosteräs, S45C, FC, FCD, SCM, S50C, SKS...		Seosteräs, työkaluteräs SCR, SNCM, SKD11, SKD61.NAK80		Kova teräs, SKD11
Kovuus	HRC30		HRC50		HRC60
Halkaisija	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Raaka-aineluettelo



Arvosana	ISO-koodi	Kemialliset koostumukset (%)		Raekoko (um)	Fyysiset mekaaniset ominaisuudet (suurempi tai yhtä suuri kuin )			Pinnoite
		WC	Co		Tiheys (g/cm3)	Kovuus (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TIINI
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TIINI
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO MUSTA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (SININEN)

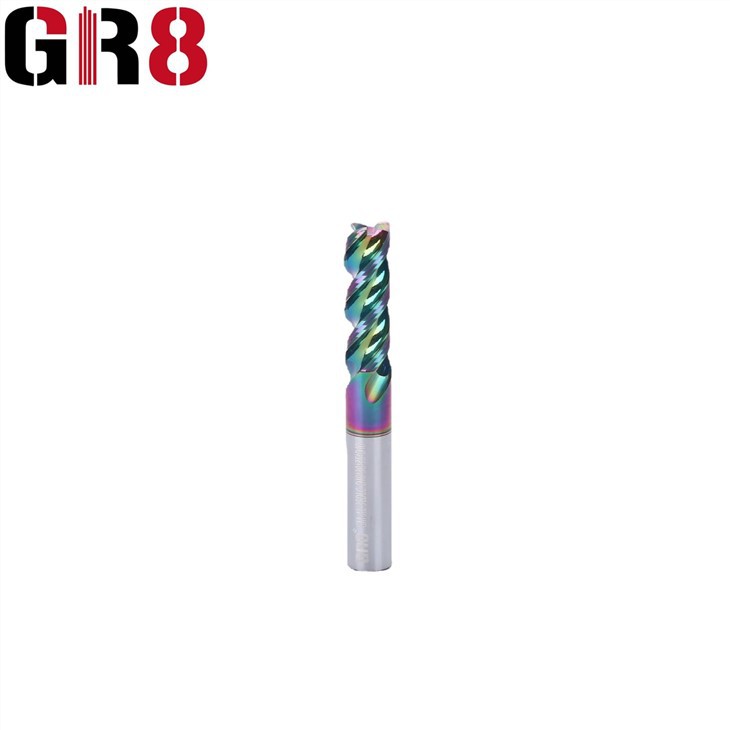

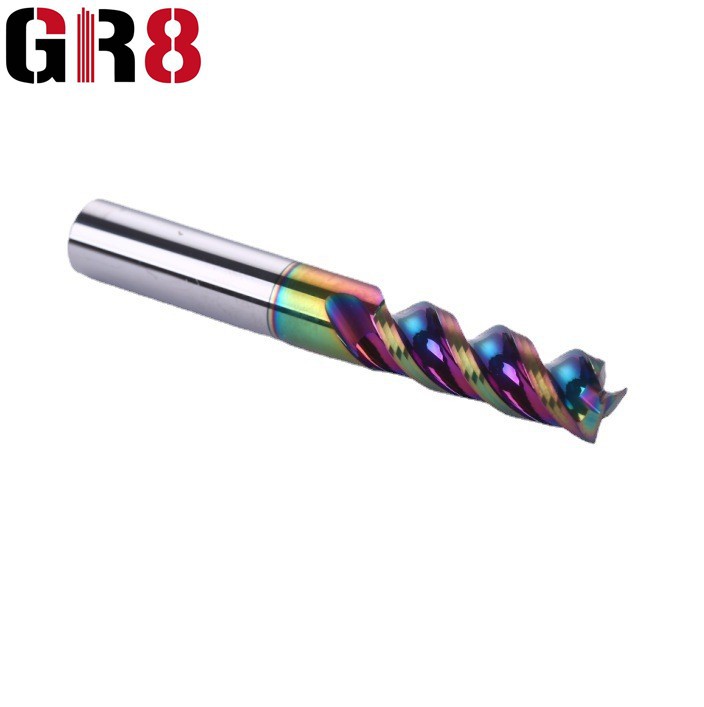

Yksityiskohtaiset valokuvat





DLC-pinnoite U-aukoiset leikkaustyökalut alumiinille	DLC-pinnoitettu U-aukoinen jyrsintä alumiinille	DLC-pinnoitettu U-uraleikkuri alumiinille





Edumme



Kaikkien prosessien tarkastus paikan päällä, tarkastuspöytäkirja säilytetään jäljitettävissä 3 vuotta.

Kaikilla tarkastajilla on kansainväliset sertifikaatit.

Pätevä WPS ja ammattihitsaajat takaavat hitsauksen laadun.

Valmiiden itujen 100 % tarkastus ennen lähetystä.

Tarkastushenkilöstön säännöllinen koulutus
