2 Flutes Ball Nose Mikrohalkaisijaltaan päätyjyrsin

Mitä tulee leikkaustöihin, oikea työkalu voi vaikuttaa työsi tuloksiin. Jos etsit leikkaustyökalua, joka tarjoaa tarkkuuden ja tarkkuuden, älä etsi kauempaa kuin tämä 2 uurtainen kuulakärki, jonka halkaisija on mikrohalkaisija! Koneisoitpa alumiinia, terästä, messinkiä tai muita materiaaleja, se pystyy käsittelemään sitä helposti. Tässä päätymyllyssä käytetty korkealaatuinen kovametallimateriaali mahdollistaa sen kestämisen korkeissa lämpötiloissa ja rasituksessa ja saavuttaa erittäin korkean kulutuskestävyyden ja leikkaussuorituskyvyn, joten se voi vähentää käsittelyn vaikeuksia ja parantaa käsittelyn tehokkuutta. Se soveltuu erilaisiin mikroprosessointikenttiin, joilla on monimutkaiset muodot ja korkeat tarkkuusvaatimukset, kuten mikrokoneistukseen, elektronisten osien käsittelyyn, optisten laitteiden käsittelyyn jne. Sen kestävyyden ja korkean paikannustarkkuuden ansiosta virheellisestä toiminnasta aiheutuu virheitä ja häviöitä. laitteiden porsaanreikiä voidaan vähentää. Innoissaan? Ota yhteyttä nyt saadaksesi tarkempia tietoja!



Tärkeimmät ominaisuudet ja edut:

1. Mikrohalkaisijasuunnittelu

Saatavana halkaisijaltaan 0,1 mm - 2 mm, tämä päätyjyrsin on ihanteellinen herkkiin ja monimutkaisiin työstöihin, jotka vaativat suurta tarkkuutta. Työstetäänpä sitten pieniä osia tai monimutkaisia ​​komponentteja, sillä voidaan saavuttaa erittäin tiukat toleranssit ja sileät pinnat.



2. Kaksireunainen muotoilu

Tässä päätyjyrsimessä on kaksireunainen rakenne, joka takaa erinomaisen leikkaussuorituskyvyn ja lastunpoiston. Se on suunniteltu estämään lastujen kertymistä ja pidentämään työkalun käyttöikää. Suuri huilujen määrä vähentää tärinää ja lisää vakautta tasaisempien ja nopeampien leikkausnopeuksien saavuttamiseksi.



3. Pallon pään muotoilu

Tämän päätyjyrsimen kuulakärkirakenne lisää sen monipuolisuutta ja tarkkuutta. Pyöristetty kärki mahdollistaa pehmeämmän leikkausliikkeen ja vähentää työkalun jälkiä työkappaleessa. Samalla kuulakärki mahdollistaa työkalun pääsyn syviin ja ahtaisiin tiloihin, mikä laajentaa mahdollisten leikkaussovellusten valikoimaa.



4. Sopii erilaisille materiaaleille

Tämä2 huilut pallon nokka mikrohalkaisija fiDmillvoi tarjota 60HRC:n kovuuden, joten se soveltuu erilaisille kovuuden ja vaikeasti työstettäville metallimateriaaleille, mukaan lukien teräs, rauta, kupari, alumiini, karbidi jne.





Spotlight-näyttelyt





Tehdas





Tuotteen Kuvaus



60HRC 2 Flutes Micro Ball Nose -päätyjyrsintä kovalle teräkselle





TEKNISET TIEDOT	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Toleranssit
Huilun halkaisija	Huilun halkaisijan toleranssi	Varren halkaisijan toleranssi
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Sovellus
Hiiliteräs Seosteräs	Esikarkaistu teräs	Korkeakarkaistu				Ruostumaton teräs	Kupariseos	Alumiiniseos
	45HRC	50 HRC	55HRC	60 HRC	65HRC
○	○	√	√			○	○	○



Suositellut parametrit



Materiaali	Hiiliteräs, seosteräs, S45C, FC, FCD, SCM, S50C, SKS...		Seosteräs, työkaluteräs SCR, SNCM, SKD11, SKD61.NAK80		Kova teräs, SKD11
Kovuus	HRC30		HRC50		HRC60
Halkaisija	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Raaka-aineluettelo



Arvosana	ISO-koodi	Kemialliset koostumukset (%)		Raekoko (um)	Fyysiset mekaaniset ominaisuudet (suurempi tai yhtä suuri kuin )			Pinnoite
		WC	Co		Tiheys (g/cm3)	Kovuus (HRA)	TRS(N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TIINI
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TIINI
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO MUSTA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (SININEN)

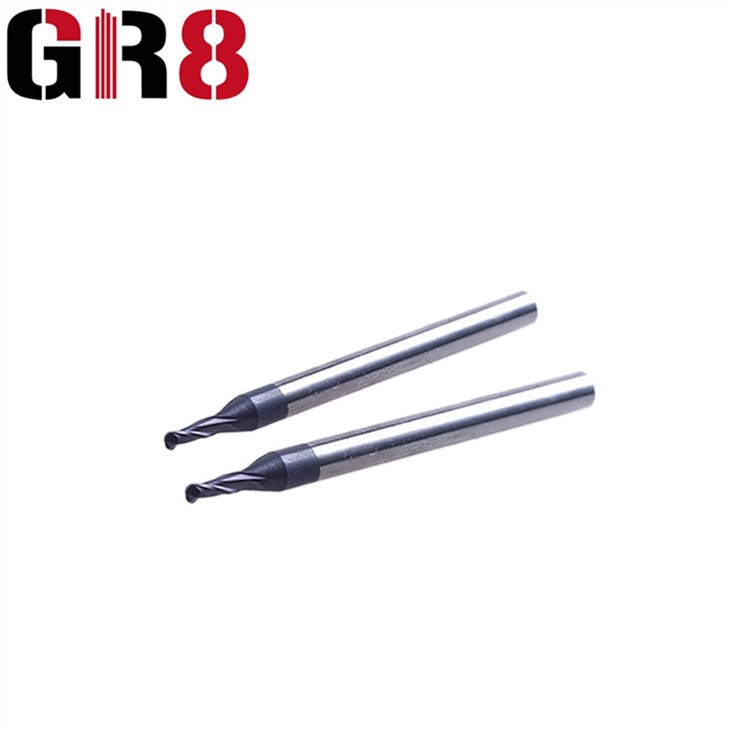

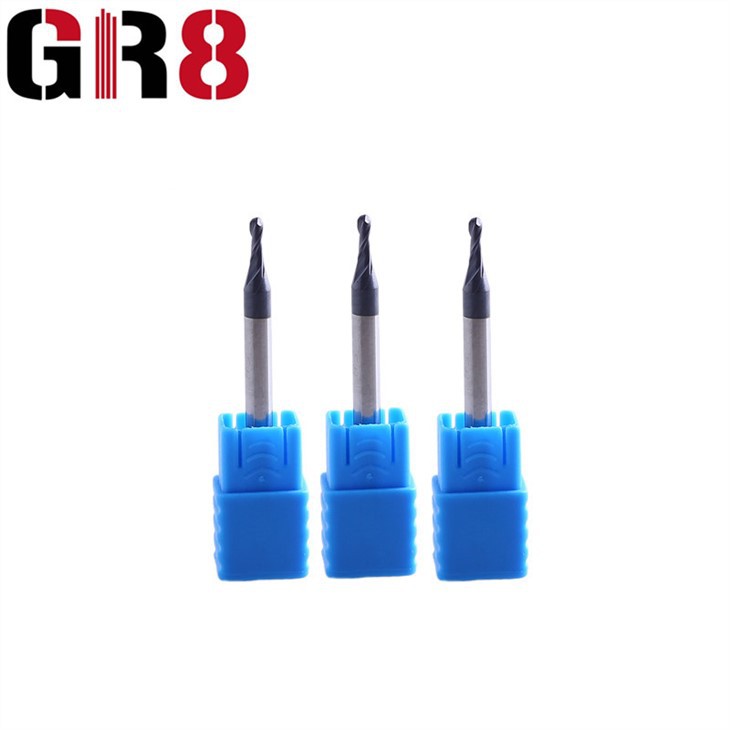

Yksityiskohtaiset valokuvat





2 Flutes Ball Nose Mikrohalkaisijaltaan jyrsin	2 Flutes Ball Nose Mikrohalkaisijaltaan päätyjyrsin	2 Flutes Ball Nose Mikrohalkaisijaltaan kovametallileikkuri





Meidän edut



Tiukka sopimusauditointi sisälsi kaikki osastot varmistamaan jokaisen tilauksen toteutettavuuden.

Prosessin suunnittelu ja validointi ennen massatuotantoa.

Kaikkien raaka- ja apuaineiden tiukka valvonta, Kaikki raaka-aineet saavuttavat maailman edistyneen tason.





Pakkaus





UKK



1. Voitko mukauttaa asiakkaita?

Kyllä, voimme räätälöidä tarpeidesi mukaan, meillä on T&K-osasto, suunnittelijamme voivat tehdä suunnittelun sinulle ja teknikot tekevät prototyypin.



2. Mikä on prototyypin aika:

Noin 7 päivää sen jälkeen, kun olet vahvistanut sinulle tekemämme piirustuksen.



3. Mikä on massatuotannon toimitusaika?

Noin 25 päivää.
