4 Huilut Kulman säde Päätyjyrsintä

Spotlight-näyttelyt

Kuvaus

Nykyaikaisessa valmistuksessa tehokkaat leikkuutyökalut ovat erittäin tärkeitä koneistuksen laadun ja tehokkuuden kannalta. Tätä 4 Flutes Corner Radius -päätyjyrsintä käytetään laajasti eri aloilla sementoidun kovametallimateriaalin, fileen säteen ja erikoispinnoitteen ansiosta. Se on tehokas koneistukseen tarkoitettu leikkaustyökalu, jolla on erityinen urarakenne, joka voi tarjota tasaisemman pinnan koneistuksen aikana ja vähentää koneistukseen tarvittavaa aikaa. Lisäksi siinä on neljä säännöllisen urapituuden omaavaa leikkuureunaa, jotka pystyvät tehokkaasti käsittelemään fileen säteen jyrsintäolakkeen alaosassa ja parantamaan syöttönopeutta, mikä pidentää työkalun käyttöikää ja parantaa tuottavuutta.



ominaisuudet

1. Uramuotoilu: Tässä 4 huilun kulmasäteen päätyjyrsimessä on neljä uraa, jotka voivat saavuttaa sileämmän pinnan koneistuksen aikana. Samaan aikaan uran olemassaolo voi myös lyhentää käsittelyaikaa ja parantaa tuotannon tehokkuutta.



2. Fileen säteen suunnittelu: Fileen säteen suunnittelu mahdollistaa päätyjyrsimen paremman tarkkuuden. Varsinkin kun käsitellään haastavia materiaaleja, kuten ruostumaton teräs, karkaistu teräs ja muut seokset, se voi tarjota tarkemman leikkausvaikutuksen.



3. Erityinen DLC-pinnoite: Päätyjyrsin on päällystetty erityisellä DLC-pinnoitteella, jolla on useita etuja. Ensinnäkin DLC-pinnoite voi tehokkaasti estää korroosiota ja suojata leikkuutyökaluja ulkoiselta ympäristöltä. Toiseksi DLC-pinnoite voi myös pidentää työkalujen käyttöikää ja vähentää kulumisen ja vaurioiden riskiä.



4. Usean koon valinta: se tarjoaa valinnan metristä ja brittiläistä kokoa vastaamaan erilaisia ​​​​käsittelytarpeita. Tämä monikokoinen valinta tekee työkalusta joustavamman ja monipuolisemman.



Sovellus



• Metallin valmistus: Metallin valmistuksen alalla, erityisesti ruostumattoman teräksen, karkaistun teräksen ja muiden materiaalien kanssa, tämä 4 Flutes Corner Radius End Mill voi tarjota erittäin tarkkoja ja tehokkaita ratkaisuja käsittelyyn.

• Ilmailu- ja avaruusala: Nämä teollisuudenalat vaativat erittäin suurta tarkkuutta ja osien laatua, ja tällä jyrsimellä valmistetulla työkappaleella on yhdenmukaiset tekniset tiedot ja korkea tarkkuus, jotka voivat täyttää nämä vaatimukset.

• Koneistuspaja: Se voi täyttää eri materiaalien ja työstötehtävien tarpeet ja voi tarjota tarkan leikkausvaikutuksen mekaanisten osien valmistukseen.





Tehdas





Tuotteen Kuvaus





55HRC 4 Flutes sementoitu kovametallikulmasäteinen päätyjyrsintä pinnoitteella





TEKNISET TIEDOT	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Toleranssit
Huilun halkaisija	Huilun halkaisijan toleranssi	Varren halkaisijan toleranssi
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Sovellus
Hiiliteräs Seosteräs	Esikarkaistu teräs	Korkeakarkaistu				Ruostumaton teräs	Kupariseos	Alumiiniseos
	45HRC	50 HRC	55HRC	60 HRC	65HRC
○	○	√	√			○	○	○

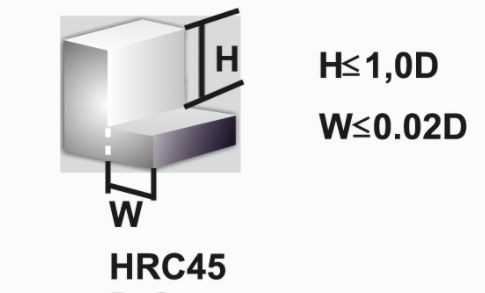

Suositellut parametrit



Materiaali	Hiiliteräs, seosteräs, S45C, FC, FCD, SCM, S50C, SKS...		Seosteräs, työkaluteräs SCR, SNCM, SKD11, SKD61.NAK80		Kova teräs, SKD11
Kovuus	HRC30		HRC50		HRC60
Halkaisija	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)	Leikkausnopeus (VC) (mm{0}})	Syöttö (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Raaka-aineluettelo



Arvosana	ISO-koodi	Kemialliset koostumukset (%)		Raekoko (um)	Fyysiset mekaaniset ominaisuudet (suurempi tai yhtä suuri kuin )			Pinnoite
		WC	Co		Tiheys (g/cm3)	Kovuus (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501 (60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO MUSTA
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (SININEN)

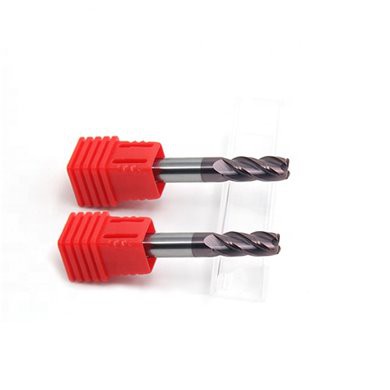

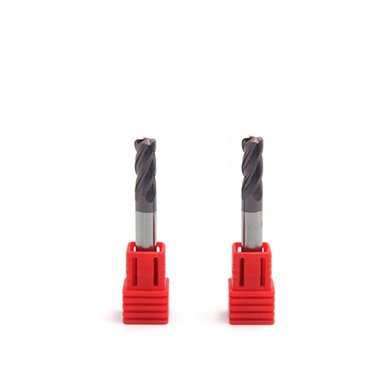

Yksityiskohtaiset valokuvat





4 Flutes Corner Radius jyrsin	4 Flutes Corner Radius kovametallileikkuri	4 Flutes Corner Radius Kovametallijyrsin





Meidän edut



1. Kun olet saanut kyselysi, vastaamme 12 tunnin kuluessa

2. Pls voit soittaa minulle milloin tahansa

3. Näytetilaus on tervetullut

4. Tervetuloa käymään tehtaallamme, noutamme sinut

5. Pls voit kysyä meiltä hinnasto





Pakkaus





FAQ



Q1: Yritys tai tehdas:

A1: Olemme kovametallityökalujen ammattimainen tehdas yli 10 vuotta. parhaat volframikarbidityökalujen valmistus ovat Kiinassa.



Q2: Mikä on MOQ:si?

A2: Otamme mielellämme näytetilauksesi testataksemme laatuamme, uskomme, että huomaat, että olemme oikea toimittaja, jota etsit. joten ei MOQ:ta.



Q3: Voinko saada luettelosi?

A3: Kyllä, tottakai. voimme lähettää sinulle sähköpostitse.



Q4: Kuinka kauan voin saada tilauksen

A4: Mallitilaus 1-5 päivää. suuri tilaus on tarkistettava, yleensä 15-25 päivää.



Q5: Voitko valmistaa tavarat piirustustemme mukaisesti?

A5: Kyllä, se on ok, meillä on ammattimainen muovausosasto.
